4-х местный тяжелый «штурмовой» катамаран для походов VI категории сложности и первопрохождений.
Катамаран FOX-804 - тяжелый «штурмовой» катамаран для походов VI категории сложности и первопрохождений. Представляет собой вариант катамарана FOX-400 с увеличенными габаритными размерами при увеличении объема надувных гондол до трех тонн. Является единственным серийным катамараном, прошедшим нескольких уникальных маршрутов первопрохождений. На вариантах этого катамарана группы туристов-водников неоднократно становились Чемпионами и призерами чемпионата России по спортивному туризму (соревнования по спортивным походам). Экипаж судна состоит из четырех человек, которые гребут канойными веслами. Высокие сплавные качества этого походного катамарана позволяют рекомендовать его командам с максимальным уровнем маршрутных притязаний.
Возможные дополнения:
- Съёмные палубные наплывы с дополнительными поддувами
Располагается в центре палубы гондолы между двумя надувными сидениями. Рекомендуются для увеличения объема надувных элементов катамарана FOX-804 при преодолении порогов VI к. с. Каждый наплыв представляет собой полуцилиндрический чехол из облегченной ткани с надувным элементом из газонепроницаемого материала. Крепится к раме катамарана шнуровкой через отверстия с люверсами по периметру основания. Большой объем наплывов позволяет использовать их также в качестве багажников для рюкзаков (рюкзаки обязательно фиксируются к палубе).
- Межпалубный трамплин
Используется для более удобно размещения груза. Представляет собой горизонтально натянутое полотнище из тентовой ткани между двумя палубами гондол катамарана. Крепится к раме шнуровкой через отверстия с люверсами расположенные по всему его периметру. Рекомендуется для простых походов. Использование межпалубного трамплина при прохождении сложных порогов опасно, так как после переворота у гребца должна оставаться возможность вылезти из воды между гондолами на раму.
- Cъемный транец под легкий (до 3 л.с.) подвесной мотор
Обеспечивает оборудовать катамаран легким подвесным мотором. Крепится на кормовой поперечине рамы катамарана между гондолами с откосом на предпоследнюю поперечину.
- Cъемные надувные банки для четырёх дополнительных гребцов
Катамаран становится шестиместным. Рекомендуется для коммерческого сплава или путешествий с детьми.
Комплектующие катамарана Fox-804:
Наименование | Длина, м | Диаметр, условный диаметр, м | Ширина, толщина стенки, м | Материалы | Количество | Исполнение |
Каркас (рама) | 3.8 | - | 2.2 | - | 1 | в упаковке |
Боковой продольный элемент | 3 | 0,04 | 0,0015 | Труба Д16Т | 2(4+4) | Разъем со вставкой по середине |
Крайний поперечный элемент (в т.ч. фасонный ложемент с центрирующим штырем и кольцом фиксации для скруток) | 2.15 | 0,04 | 0,0015 | Труба Д16Т | 2(4+4) | Усиливающая вставка под выжимную трубу и под фасонный элемент |
Средний поперечный элемент (в т.ч. фасонный ложемент с центрирующим штырем и кольцом фиксации для скруток) | 2,2 | 0,04 | 0,0015 | Труба Д16Т | 2 | Усиливающая вставка под выжимную трубу и под фасонный элемент |
Средний продольный элемент (выжимная труба) | 2,6 | 0,03 | 0,0015 | Труба Д16Т | 2 | Усиливающая вставка под выжимную трубу и под фасонный элемент |
Стержень для закрутки | 0,15 | 0,1 | - | Пруток Д16Т | 16 | в упаковке |
Ремень жгут | 0,3 | - | - | Стропа | 16 | в упаковке |
Гондола | 4,75 | 0,7 | - | - | 2 | в упаковке |
Пневмокамера | - | - | - | Ткань БЦЦ ткань чернуха |
2 | Штуцер с пробкой |
Надувное сиденье с бедренными ремнями | - | - | - | - | 4-8 | - |
Силовая оболочка с бедренными ремнями | - | - | - | - | 4-8 | - |
Пневмокамера | - | - | - | - | 4-8 | Штуцер с пробкой |
ДОПОЛНЕНИЯ: | ||||||
Трамплин | 3,25 | - | 0,7 | Ткань тентовая | 1 | Ряд люверсов |
Подмоторный транец | - | - | - | Водостойкая фанера, труба Д16Т | 1 | с откосом на среднюю поперечину |
Палубный багажник-наплыв с подддувом на раму | - | - | - | - | 2 | - |
Силовая оболочка палубного багажника-наплыва с подддувом на раму | - | - | - | ткань Кордура, тентовая ткань | 2 | Разъем в виде двух встречных гребней |
Пневмокамера палубного багажника-наплыва с подддувом на раму | - | - | - | ткань БЦЦ, ткань чернуха | 2 | Штуцер с пробкой |
О конструкции..

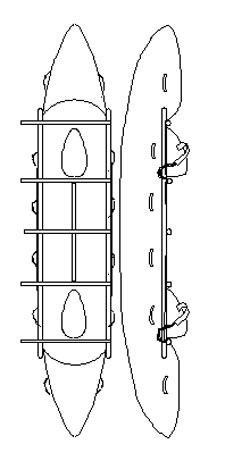

Конструкция катамарана включает две надувные гондолы, соединенные плоским каркасом из четырех составных продольных и пяти поперечных труб (крайние немного короче) из алюминиевого сплава. Гондолы имеют двухслойную конструкцию и состоят из силовой оболочки, сшитой из тентовой ткани с PVC-покрытием, которая придает форму и воспринимает внешние нагрузки, а так же внутренних пневмокамер с поперечной перегородкой-компенсатором склеенных из газонепроницаемо-
го материала, позволяющего поддерживать необходимое для эксплуатации давление. Пневмокамеры укладываются через два палубных разъема, которые расположены под поперечинами на палубе гондолы. Штуцера наполнения камер выводятся через самозакрывающиеся разъемы на носовых и кормовых наплывах. На палубах располагаются надувные сиденья с бедренными ремнями, имеющие отдельные пневмокамеры. Один конец бедренных ремней жестко закреплен на надувном сиденье, а другой для возможности регулировки своей длины привязывается к продолине. Поперечный набор труб каркаса соединяется с продольным посредством специальных упругих соединений на скрутках через литые фасонные прокладки. Для придания палубам плоской формы посредине палубы ставятся средние продольные элементы. Крепление рамы к гондолам осуществляется путем пришнуровования продольных элементов к двум встречным гребням, поэтому, при необходимости, возможно использовать деревянные элементы рамы вместо дюралевых. Для повышения безопасности экипажа при перевороте судна на оболочке по периметру размещены мягкие тканевые ручки. Катамаран упаковывается в два чехла, снабженных лямками для удобства транспортировки.
Катамаран Raftmaster FOX-804
